- 商品名稱：JBQ電機引接線,YH焊把線
- 添加時間：2021-12-08 15:46:57
- 推薦度：
一、執行標準：
JB6213 92 Q／12YJ 4135-2000
二、適用范圍：
適用于交流額定電壓6000V及以下的電機繞組的引出連接用。
三、使用特性：
電線導體的長期允許工作溫度應不超過70℃。具有良好的柔軟性及耐熱、耐溶劑性。
四、型號和名稱：
JF（JBF） 銅芯聚氯乙烯復合物絕緣電機繞組引接電纜（電線）
JV（JBV） 銅芯聚氯乙烯絕緣電機繞組引接電纜（電線）
JXN（JBQ） 銅芯橡皮絕緣護套電機繞組引接軟電纜（電線）
JXF（JBHF） 銅芯橡皮絕緣氯丁護套電機繞組引接軟電纜（電線）
用途
該型號產品為交流額定電壓1140V及以下的B級絕緣電機、電器繞組連接并引出機殼或繞組與電機殼體上的接線柱連接用電線。
型號及名稱

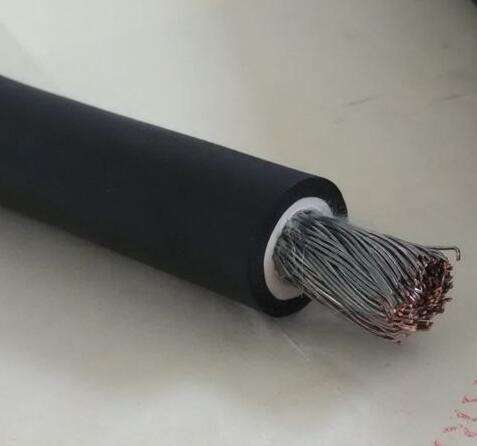

JBQ 橡皮絕緣護套引接線
1 鍍錫銅導體
2 隔離層（如果有的話）
3 橡皮絕緣層
4 橡皮護套層
（注：本產品可根據用戶需要制成黑、白、綠和紅等多種顏色
型號及名稱
JBQ 橡皮絕緣護套引接線
1 鍍錫銅導體
2 隔離層（如果有的話）
3 橡皮絕緣層
4 橡皮護套層
（注：本產品可根據用戶需要制成黑、白、綠和紅等多種顏色，
色澤鮮明、持久）
產品結構及參考數據
JBQ型500V
標稱截面（mm2） 導電線芯結構（mm） 絕緣標稱厚度
（mm） 護套標稱厚度
（mm） 電纜zui大外徑
（mm） 電纜參考重量（kg/km） 20℃導體電阻≤（Ω/km）
單線根數 單線直徑
0.5 28 0.15 0.6 0.8 4.3 20 38.5
0.75 42 0.15 0.6 0.8 4.5 24 25.7
1.0 32 0.20 0.6 0.8 4.7 28 18.9
1.5 48 0.20 0.6 0.8 5.0 35 12.6
2.5 19 0.41 0.8 1.0 6.2 57 7.59
4 19 0.52 0.8 1.0 6.8 76 4.54
6 19 0.64 0.8 1.0 4.5 100 3.00
10 49 0.52 1.0 1.2 10.0 178 1.78
16 49 0.64 1.0 1.2 11.2 243 1.18
25 98 0.58 1.0 1.4 13.7 372 0.716
35 133 0.58 1.0 1.4 14.8 471 0.528
50 133 0.68 1.2 1.6 17.1 647 0.384
70 189 0.68 1.2 1.6 19.6 879 0.270
95 259 0.68 1.4 1.6 21.9 1160 0.197
120 259 0.76 1.6 1.8 24.6 1451 0.158
150 320 0.76 1.8 2.2 29 1911.5 0.132
185 395 0.76 1.8 2.2 32 2268.65 0.108
240 513 0.76 2.2 3 35 3010 0.0817
300 641 0.76 2.4 3.5 38 3770 0.0654
JBQ型1140V
標稱截面（mm2） 導電線芯結構（mm） 絕緣標稱厚度
（mm） 護套標稱厚度
（mm） 電纜zui大外徑
（mm） 電纜參考重量（kg/km） 20℃導體電阻≤（Ω/km）
單線根數 單線直徑
0.5 28 0.15 0.6 0.8 4.3 20 38.5
0.75 42 0.15 0.6 0.8 4.5 24 25.7
1.0 32 0.20 0.6 0.8 4.7 28 18.9
1.5 48 0.20 0.6 0.8 5.0 35 12.6
2.5 19 0.41 0.8 1.0 6.2 57 7.59
4 19 0.52 0.8 1.0 6.8 76 4.54
6 19 0.64 0.8 1.0 4.5 100 3.00
10 49 0.52 1.0 1.2 10.0 178 1.78
16 49 0.64 1.0 1.2 11.2 243 1.18
25 98 0.58 1.0 1.4 13.7 372 0.716
35 133 0.58 1.0 1.4 14.8 471 0.528
50 133 0.68 1.2 1.6 17.1 647 0.384
70 189 0.68 1.2 1.6 19.6 879 0.270
95 259 0.68 1.4 1.6 21.9 1160 0.197
120 259 0.76 1.6 1.8 24.6 1451 0.158
150 320 0.76 1.8 2.2 29 1911.5 0.132
185 395 0.76 1.8 2.2 32 2268.65 0.108
240 513 0.76 2.2 3 35 3010 0.0817
300 641 0.76 2.4 3.5 38 3770 0.0654
