- 商品名稱：電焊機電纜（焊把線）YH YHF
- 添加時間：2021-12-08 15:53:29
- 推薦度：
產品標準：GB5013.6-1997 Q/12YJ3153-2000
產品用途：YH型電焊機電纜適用于二次側對地電壓交流200V和脈動直流峰值400V電焊機用二次側接線及連接電焊鉗用。
使用特性：
2451EC81(YH)、2451EC82(YHF)型電纜導體的長期允許工作溫度應不超過65℃。
YH 85℃型電纜導體的長期允許工作溫度不超過85℃。
YHF型具有一定的耐油及不延燃等特性。
EH電纜導體的長期允許工作溫度不超過70℃，有較好的耐磨性，還具有一定的耐油性。

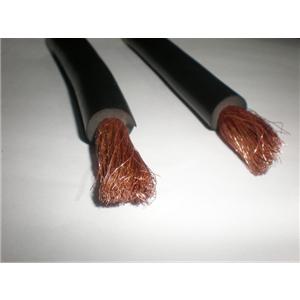

概述：電焊機電纜是適用于電焊機二次側接線及連接電焊鉗的專用電纜,額定電壓交流不超過200V和脈動直流峰值400V。結構為單線芯,采用多股軟導線復絞制成。導電線芯外面采用耐熱聚酯 薄膜絕緣帶繞包,zui外層用橡皮制成的絕緣兼護套做為保護層。
使用要求：
(1)電焊機電纜是在低電壓(zui高電壓為200V)大電流的條件下工作,要求具有一定的耐熱性。
(2)電纜長期允許工作溫度不應超過65℃。
(3)電纜頻繁地移動，扭繞和施放,要求柔軟,彎曲性能好。
(4)在施放中易受到尖銳鋼鐵構件的刮、擦,故要求電纜絕緣抗撕、耐磨等機械性能良好。
(5)使用環境條件復雜,如日曬、水沸、接觸泥水、機油、酸堿液體等,要求有一定的耐氣候性和耐油、耐溶劑性。
(6)有時會碰到熱焊件,要求耐熱變形性好。
(7)經常移動,要求外徑小,重量輕。
由于對此種電纜電性能要求不高,且使用環境條件復雜,在結構上要求滿足各種復雜的環境因素是不適宜的。使用時注意改善使用條件,防止外來破壞。
產品參數：
電焊機電纜型號：
型號 名稱
245IEC81(YH) 橡套電焊機電纜
245IEC82(YHF) 氯丁或其它相當?shù)暮铣蓮椥泽w橡套電焊機電纜
YH85℃ 85℃級電焊機電纜
EH 聚氯乙烯彈性體護套電焊機電纜(橘紅色和藍色)
YH 天然膠護套電焊機電纜
YHF 氯丁或其它相當?shù)暮铣赡z彈性體護套電焊機電纜
電焊機電纜規格：
導體標
稱載面
mm2 導電線芯根數單線標稱直徑mm 單層或組合護套的總厚度標稱值mm 組合護套的外護套厚度標稱值mm 平均外徑 20℃時導體電阻
Ω/km不大于
限mm 上限mm 不鍍錫 鍍錫
10 322/0.20 1.8 1.2 7.5 9.7 1.91 1.95
16 513/0.20 2.0 1.3 9.2 11.5 1.16 1.19
25 798/0.20 2.0 1.3 10.5 13.0 0.758 0.780
35 1121/0.20 2.0 1.3 11.5 14.5 0.536 0.552
50 1596/0.20 2.2 1.5 13.5 17.0 0.379 0.390
70 2214/0.20 2.4 1.6 15.0 19.5 0.268 0.276
95 2997/0.20 2.6 1.7 17.0 22.0 0.198 0.204
120 1702/0.30 2.8 1.8 19.0 24.0 0.161 0.164
150 2135/0.30 3.0 1.9 21.0 27.0 0.129 0.132
185 1443/0.40 3.2 2.0 22.0 29.0 0.106 0.108
電焊機電纜檢驗項目和方法：
序號 試驗項目 試驗方法
1 結構和尺寸檢查 -
1.1 導體結構 GB4909.2
1.2 護套厚度 GB2951.3
1.3 電纜外徑 GB2951.4
1.4 f值 GB2951.4
2 導體電阻試驗 GB3048.4
3 電壓試驗 -
3.1 火花擊穿試驗 GB3048.9
3.2 成品電纜浸水電壓試驗 GB3048.8
4 護套物理機械性能試驗 GB2951.6，7
5 靜態曲撓試驗 GB5013.3第10.2條
