WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150鐵路機車電纜
型號：WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150
交流額定電壓3kV及以下鐵路機車車輛用電纜(電線)
交聯聚烯烴絕緣鐵路機車車輛用電纜(電線)
GB 12528.11-2003
一、適用范圍
本產品采用低煙無鹵阻燃交聯聚烯烴絕緣，產品主要適用于交流額定電壓3kV及以下的鐵路機車車輛的電能傳輸，具有優異的耐寒、耐油、耐紫外線和低煙無鹵以及高阻燃等特性。

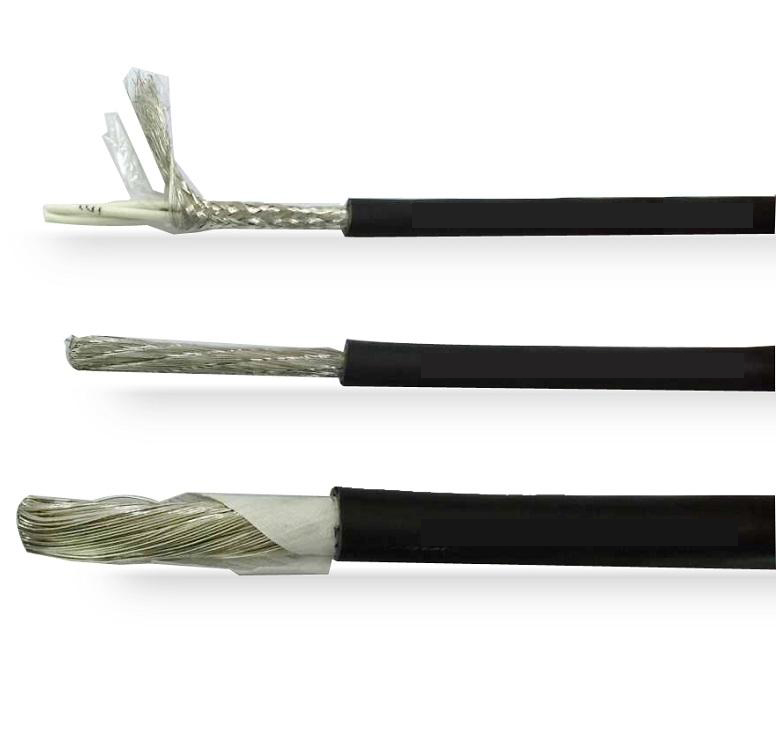

二、產品結構示意圖
三、使用特性
1、額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。
2、電纜長期允許工作溫度為：WDZ-DCYJ-125，WDZ-DCYJ/B-125產品為125℃；WDZ-DCYJ/B-150產品為150℃。
3、電纜最低使用環境溫度： WDZ-DCYJ-125產品應不低于-40℃；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150產品應不低于-60℃。
4、電纜敷設的允許彎曲半徑：
電纜外徑（D）為20mm及以下時應不小于3D。
電纜外徑（D）為20mm以上時應不小于5D。
5、WDZ-DCYJ-125 型電纜可在油料污染的環境使用；WDZ-DCYJ/B-125、WDZ-DCYJ/B-150 型電纜允許在有各類油脂污染和非高濃度酸堿污染的惡劣環境使用。
四、電纜的型號及規格
1、電纜的型號見表1
表1 電纜型號及名稱
序號 | 型號 | 額定電壓 | 名稱 |
1 | WDZ-DCYJ-125 | 500V、750V、1kV、1.5kV、3kV | 銅芯耐熱125℃交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜 |
2 | WDZ-DCYJ/B-125 | 750V | 銅芯耐熱125℃高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜 |
3 | WDZ-DCYJ/B-150 | 750V | 銅芯耐熱150℃高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜 |
WDZ-DCEVM-125 特種彈性體絕緣鐵路機車車輛用單芯電纜（電線）
2、電纜規格見表2
表2 電纜的規格
序號 | 型號 | 額定電壓 | 規 格mm2 |
1 | WDZ-DCYJ-125 | 500V | 1，1.5，2.5，4 |
2 | WDZ-DCYJ-125 | 750V，1.5kV，3kV | 0.75，1，1.5，2.5，4，6，10，16，25，35，50，70，95，120，150，185，240，300 |
3 | WDZ-DCYJ/B-125 | 750V | 0.5，0.75，1，1.2，1.5，2.0，2.5，4，6 |
五、代號名稱和含義見表3
表3 代號的名稱及含義
項目 | 代號 | 說明 |
系列代號 | DC | 機車車輛用電纜（電線） |
產品特性 | WDZ | 無鹵低煙阻燃 |
絕緣材料 | YJ | 交聯聚烯烴 |
絕緣特性 | B | 高強度薄壁絕緣 |
耐熱特性 | 125 | 耐熱125℃ |
150 | 耐熱150℃ |
六、主要技術特點
1、成品電纜導體直流電阻符合GB/T 3956-1983的有關規定。
2、 20℃時絕緣電阻：額定電壓3kV級WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜應不小于1010Ω.km。
3、成品電纜經受如下表4交流電壓試驗不擊穿：
表4 交流電壓試驗
額定電壓 | 500V | 750V，1kV | 1.5kV | 3kV |
交流電壓試驗 | 2 kV/15min | 3.5kV/15min | 6kV/15min | 12kV/15min |
4、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜的燃燒時釋出氣體試驗:鹵素氣體總量5mg/g；pH值≥4.3；導電率≤10μS/mm。
5、WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜均應通過GB/T 18380.1-2001所規定的單根垂直燃燒試驗。
七、電纜基本結構參數如下表5
表5 電纜結構參數
型號 | 導體標稱截面mm2 | 導體結構根數/單線直徑mm | 絕緣標稱厚度mm | 電纜外徑mm | |
標稱值 | 最大值 | ||||
WDZ-DCYJ-125 500V | 1 | 32/0.20 | 0.4 | 2.2 | 2.3 |
1.5 | 48/0.20 | 0.5 | 2.7 | 2.8 | |
2.5 | 77/0.20 | 0.5 | 3.1 | 3.2 | |
4 | 126/0.20 | 0.5 | 3.8 | 3.9 | |
WDZ-DCYJ-125 750V | 0.75 | 24/0.20 | 0.8 | 2.73 | 3.00 |
1 | 32/0.20 | 0.8 | 3.02 | 3.30 | |
1.5 | 48/0.20 | 0.8 | 3.2 | 3.6 | |
2.5 | 77/0.20 | 0.8 | 3.65 | 4.20 | |
4 | 126/0.20 | 0.8 | 4.52 | 5.0 | |
6 | 189/0.20 | 0.8 | 5.2 | 5.7 | |
10 | 322/0.20 | 1.2 | 7.1 | 7.7 | |
16 | 513/0.20 | 1.2 | 8.3 | 9.0 | |
25 | 798/0.20 | 1.2 | 9.7 | 10.5 | |
35 | 1121/0.20 | 1.2 | 10.9 | 11.8 | |
50 | 703/0.30 | 1.4 | 12.9 | 13.9 | |
70 | 999/0.30 | 1.6 | 15.3 | 16.5 | |
95 | 1332/0.30 | 1.6 | 17.2 | 18.6 | |
120 | 1702/0.30 | 1.8 | 19.4 | 21.0 | |
150 | 2109/0.30 | 2 | 21.7 | 23.4 | |
185 | 1443/0.40 | 2 | 23.6 | 25.5 | |
240 | 1924/0.40 | 2.2 | 27.2 | 29.4 | |
300 | 2368/0.40 | 2.2 | 29.7 | 32.0 | |
WDZ-DCYJ-125 1.5kV | 0.75 | 24/0.20 | 1.2 | 3.53 | 3.9 |
1 | 32/0.20 | 1.2 | 3.7 | 4.1 | |
1.5 | 48/0.20 | 1.2 | 4.0 | 4.4 | |
2.5 | 77/0.20 | 1.2 | 4.5 | 5.0 | |
4 | 126/0.20 | 1.2 | 5.35 | 5.9 | |
6 | 189/0.20 | 1.2 | 6.0 | 6.6 | |
10 | 322/0.20 | 1.4 | 7.5 | 8.1 | |
16 | 513/0.20 | 1.4 | 8.7 | 9.4 | |
25 | 798/0.20 | 1.4 | 10.1 | 10.9 | |
35 | 1121/0.20 | 1.4 | 11.3 | 12.2 | |
50 | 703/0.30 | 1.6 | 13.3 | 14.4 | |
70 | 999/0.30 | 1.8 | 15.7 | 17.0 | |
95 | 1332/0.30 | 2 | 18.0 | 19.4 | |
120 | 1702/0.30 | 2.2 | 19.6 | 21.4 | |
150 | 2109/0.30 | 2.4 | 22.5 | 24.2 | |
185 | 1443/0.40 | 2.4 | 24.4 | 26.3 | |
240 | 1924/0.40 | 2.6 | 28.0 | 30.2 | |
300 | 2368/0.40 | 2.6 | 30.5 | 32.8 | |
WDZ-DCYJ-125 3kV | 0.75 | 24/0.20 | 1.4 | 3.93 | 4.3 |
1 | 32/0.20 | 1.4 | 4.1 | 4.5 | |
1.5 | 48/0.20 | 1.4 | 4.4 | 4.8 | |
2.5 | 77/0.20 | 1.4 | 4.85 | 5.3 | |
4 | 126/0.20 | 1.4 | 5.75 | 6.3 | |
6 | 189/0.20 | 1.4 | 6.38 | 7.0 | |
10 | 322/0.20 | 1.6 | 7.9 | 8.5 | |
16 | 513/0.20 | 1.6 | 9.1 | 9.8 | |
25 | 798/0.20 | 1.6 | 10.5 | 11.3 | |
35 | 1121/0.20 | 1.6 | 11.7 | 12.6 | |
50 | 703/0.30 | 2 | 14.1 | 15.2 | |
70 | 999/0.30 | 2 | 16.1 | 17.4 | |
95 | 1332/0.30 | 2.2 | 18.4 | 19.8 | |
120 | 1702/0.30 | 2.4 | 20.2 | 21.8 | |
150 | 2109/0.30 | 2.6 | 22.9 | 24.6 | |
185 | 1443/0.40 | 2.6 | 24.8 | 26.8 | |
240 | 1924/0.40 | 2.8 | 28.4 | 30.6 | |
300 | 2368/0.40 | 2.8 | 30.9 | 33.4 | |
WDZ-DCYJ/B-125 750V | 0.5 | 19/0.18 | 0.25 | 1.40 | 1.50 |
0.75 | 19/0.23 | 0.25 | 1.65 | 1.75 | |
1 | 19/0.26 | 0.25 | 1.80 | 1.85 | |
1.2 | 19/0.28 | 0.25 | 1.90 | 2.00 | |
1.5 | 19/0.32 | 0.25 | 2.10 | 2.15 | |
2.0 | 19/0.37 | 0.25 | 2.35 | 2.45 | |
2.5 | 19/0.41 | 0.25 | 2.55 | 2.65 | |
4 | 19/0.52 | 0.25 | 3.10 | 3.20 | |
6 | 19/0.64 | 0.3 | 3.80 | 3.85 | |
八、電纜交貨長度
1、成品電纜應成盤或成圈交貨，卷繞整齊，妥善包裝。長度誤差應不超過±0.5％。
2、根據雙方協議，允許任何長度的電纜交貨。
