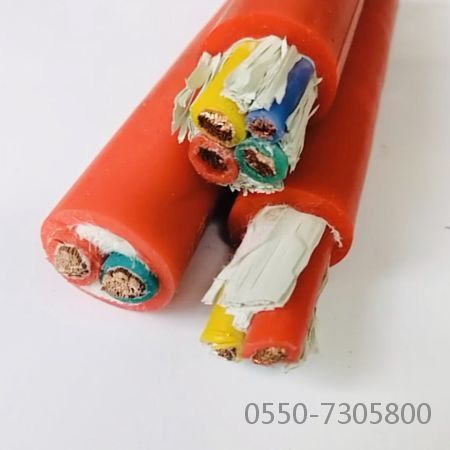

- 商品名稱：KGG 16*1.5 硅橡膠電纜
- 添加時間：2022-08-10 09:18:56
- 推薦度：
| KGG 16*1.5 硅橡膠電纜 | KGG硅橡膠電纜外護套擠塑工藝卡 | 產品名稱 | 硅橡膠控制電纜 | 編 號 | AICS-QESZ-37 | ||||||||||||||||||||||
執行標準 | Q/AICS003-2010 | 產品型號 | KGG | 共 40 頁 | 第 7 頁 | ||||||||||||||||||||||
芯數×截面mm2 | 纜芯外徑mm | 護套厚度mm | 外徑控制范圍 mm | 模具選配 | 設備名稱 | ||||||||||||||||||||||
模芯mm | 模套mm | ||||||||||||||||||||||||||
標稱厚度 | 厚度控制范圍 | ||||||||||||||||||||||||||
16×0.5 | 10.2～11.1 | 1.7 | 1.6～1.8 | 13.2～14.5 | 11.4 | 13.6 | XJ-75 | ||||||||||||||||||||
16×0.75 | 11.0～11.9 | 1.7 | 1.6～1.8 | 14.2～15.5 | 12.2 | 14.4 | XJ-75 | ||||||||||||||||||||
16×1.0 | 13.6～14.6 | 1.7 | 1.6～1.8 | 16.8～18.2 | 14.8 | 17.0 | XJ-75 | ||||||||||||||||||||
16×1.5 | 14.8～15.7 | 1.7 | 1.6～1.8 | 18.0～19.3 | 16.0 | 18.2 | XJ-75 | ||||||||||||||||||||
16×2.5 | 17.6～18.6 | 1.9 | 1.8～2.0 | 21.2～22.6 | 18.8 | 21.4 | XJ-75 | ||||||||||||||||||||
19×0.5 | 10.8～11.8 | 1.7 | 1.6～1.8 | 14.0～15.4 | 12.0 | 14.2 | XJ-75 | ||||||||||||||||||||
19×0.75 | 11.7～12.7 | 1.7 | 1.6～1.8 | 14.9～16.3 | 12.9 | 15.1 | XJ-75 | ||||||||||||||||||||
19×1.0 | 14.5～15.5 | 1.7 | 1.6～1.8 | 17.7～19.1 | 15.7 | 17.9 | XJ-75 | ||||||||||||||||||||
19×1.5 | 15.7～16.7 | 1.9 | 1.8～2.0 | 19.3～20.7 | 16.9 | 19.5 | XJ-75 | ||||||||||||||||||||
19×2.5 | 18.7～19.7 | 1.9 | 1.8～2.0 | 22.3～23.7 | 19.9 | 22.5 | XJ-75 | ||||||||||||||||||||
24×0.5 | 12.8～14.0 | 1.7 | 1.6～1.8 | 16.0～17.6 | 14.1 | 16.2 | XJ-75 | ||||||||||||||||||||
24×0.75 | 13.8～15.0 | 1.7 | 1.6～1.8 | 17.0～18.6 | 15.1 | 17.2 | XJ-75 | ||||||||||||||||||||
24×1.0 | 17.2～18.4 | 1.9 | 1.8～2.0 | 20.8～22.4 | 18.5 | 21.0 | XJ-75 | ||||||||||||||||||||
24×1.5 | 18.7～19.9 | 1.9 | 1.8～2.0 | 22.3～23.9 | 20.0 | 22.5 | XJ-75 | ||||||||||||||||||||
24×2.5 | 22.3～23.5 | 2.1 | 2.0～2.2 | 26.3～27.9 | 23.7 | 26.5 | XJ-75 | ||||||||||||||||||||
編制 | 審核 | 標準 | 會簽 | 批準 | |||||||||||||||||||||||
標記 | 處數 | 更改文件號 | 簽字 | 日期 | 標記 | 處數 | 更改文件號 | 簽字 | 日期 | ||||||||||||||||||
安徽埃克森科技集團有限公司 | 硅橡膠電纜外護套擠塑工藝卡 | 產品名稱 | 硅橡膠控制電纜 | 編 號 | AICS-QESZ-37 | ||||||||||||||||||||||
執行標準 | Q/AICS003-2010 | 產品型號 | KGG | 共 40 頁 | 第 8 頁 | ||||||||||||||||||||||
芯數×截面mm2 | 纜芯外徑mm | 護套厚度mm | 外徑控制范圍 mm | 模具選配 | 設備名稱 | ||||||||||||||||||||||
模芯mm | 模套mm | ||||||||||||||||||||||||||
標稱厚度 | 厚度控制范圍 | ||||||||||||||||||||||||||
27×0.5 | 13.1～14.4 | 1.7 | 1.6～1.8 | 16.3～18.0 | 14.5 | 16.5 | XJ-75 | ||||||||||||||||||||
27×0.75 | 14.2～15.4 | 1.7 | 1.6～1.8 | 17.4～19.0 | 15.3 | 17.6 | XJ-75 | ||||||||||||||||||||
27×1.0 | 17.6～18.8 | 1.9 | 1.8～2.0 | 21.2～22.8 | 18.9 | 21.4 | XJ-75 | ||||||||||||||||||||
27×1.5 | 19.2～20.4 | 1.9 | 1.8～2.0 | 22.8～24.4 | 20.5 | 23.0 | XJ-75 | ||||||||||||||||||||
27×2.5 | 22.9～24.1 | 2.1 | 2.0～2.2 | 26.9～28.5 | 24.3 | 27.1 | XJ-75 | ||||||||||||||||||||
30×0.5 | 13.6～14.9 | 1.7 | 1.6～1.8 | 16.8～18.5 | 15.0 | 17.0 | XJ-75 | ||||||||||||||||||||
30×0.75 | 14.7～16.0 | 1.7 | 1.6～1.8 | 17.9～19.2 | 16.1 | 18.1 | XJ-75 | ||||||||||||||||||||
30×1.0 | 18.3～19.6 | 1.9 | 1.8～2.0 | 21.9～23.6 | 19.7 | 22.1 | XJ-75 | ||||||||||||||||||||
30×1.5 | 19.9～21.2 | 1.9 | 1.8～2.0 | 23.5～25.2 | 21.3 | 23.7 | XJ-75 | ||||||||||||||||||||
30×2.5 | 23.8～25.1 | 2.1 | 2.0～2.2 | 27.8～29.5 | 25.3 | 28.0 | XJ-75 | ||||||||||||||||||||
37×0.5 | 14.8～16.2 | 1.7 | 1.6～1.8 | 18.0～19.8 | 16.2 | 18.2 | XJ-75 | ||||||||||||||||||||
37×0.75 | 16.0～17.4 | 1.9 | 1.8～2.0 | 17.8～21.4 | 17.4 | 19.8 | XJ-75 | ||||||||||||||||||||
37×1.0 | 19.9～21.3 | 1.9 | 1.8～2.0 | 23.5～25.3 | 21.3 | 23.7 | XJ-75 | ||||||||||||||||||||
37×1.5 | 21.7～23.1 | 2.1 | 2.0～2.2 | 25.7～27.5 | 23.2 | 25.9 | XJ-75 | ||||||||||||||||||||
37×2.5 | 25.9～27.3 | 2.3 | 2.2～2.4 | 30.3～32.1 | 27.5 | 30.5 | XJ-75 | ||||||||||||||||||||
編制 | 審核 | 標準 | 會簽 | 批準 | |||||||||||||||||||||||
標記 | 處數 | 更改文件號 | 簽字 | 日期 | 標記 | 處數 | 更改文件號 | 簽字 | 日期 | ||||||||||||||||||
