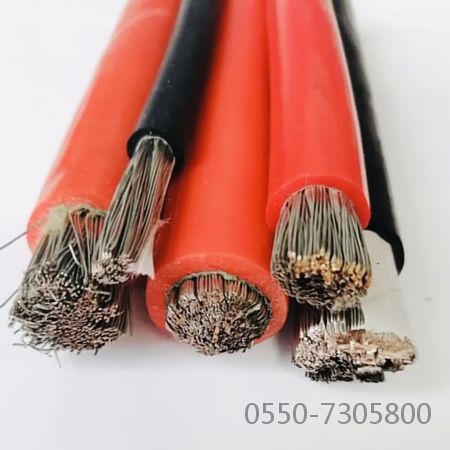

- 商品名稱：KGG-B硅橡膠電纜
- 添加時間：2022-08-10 09:20:34
- 推薦度：
KGG-B硅橡膠電纜外護套擠塑工藝卡 | 產品名稱 | 硅橡膠控制電纜 | 編 號 | AICS-QESZ-37 | |||||||||||
執行標準 | Q/AICS003-2010 | 產品型號 | KGG-B | 共 40 頁 | 第 9 頁 | ||||||||||
芯數×截面mm2 | 纜芯外徑mm | 護套厚度mm | 外徑控制范圍 mm | 模具選配 | 設備名稱 | ||||||||||
模芯mm | 模套mm | ||||||||||||||
標稱厚度 | 厚度控制范圍 | ||||||||||||||
2×0.5 | 5.0～5.4 | 1.3 | 1.2～1.4 | 7.4～8.2 | 5.7 | 7.6 | XJ-75 | ||||||||
2×0.75 | 5.4～5.8 | 1.3 | 1.2～1.4 | 7.8～8.6 | 6.1 | 8.0 | XJ-75 | ||||||||
2×1.0 | 6.6～7.0 | 1.3 | 1.2～1.4 | 9.0～9.8 | 7.3 | 9.2 | XJ-75 | ||||||||
2×1.5 | 7.1～7.5 | 1.5 | 1.4～1.6 | 9.9～10.7 | 7.8 | 10.1 | XJ-75 | ||||||||
2×2.5 | 8.5～8.9 | 1.5 | 1.4～1.6 | 11.3～12.1 | 9.2 | 11.5 | XJ-75 | ||||||||
2×4 | 9.9～10.3 | 1.5 | 1.4～1.6 | 12.7～13.5 | 10.8 | 12.9 | XJ-75 | ||||||||
2×6 | 11.0～11.4 | 1.7 | 1.6～1.8 | 14.2～15.0 | 11.9 | 14.4 | XJ-75 | ||||||||
2×10 | 13.6～14.4 | 1.7 | 1.6～1.8 | 16.8～18.0 | 14.7 | 17.0 | XJ-75 | ||||||||
3×0.5 | 5.3～5.8 | 1.3 | 1.2～1.4 | 7.7～8.6 | 6.1 | 7.9 | XJ-75 | ||||||||
3×0.75 | 5.8～6.2 | 1.3 | 1.2～1.4 | 8.2～9.0 | 6.5 | 8.4 | XJ-75 | ||||||||
3×1.0 | 7.0～7.5 | 1.5 | 1.4～1.6 | 9.8～10.7 | 7.8 | 10.0 | XJ-75 | ||||||||
3×1.5 | 7.6～8.1 | 1.5 | 1.4～1.6 | 10.4～11.3 | 8.3 | 10.6 | XJ-75 | ||||||||
3×2.5 | 9.1～9.7 | 1.5 | 1.4～1.6 | 11.9～12.9 | 9.9 | 12.1 | XJ-75 | ||||||||
3×4 | 10.6～11.1 | 1.7 | 1.6～1.8 | 13.8～14.7 | 11.6 | 14.0 | XJ-75 | ||||||||
3×6 | 11.9～12.3 | 1.7 | 1.6～1.8 | 15.1～15.9 | 12.8 | 15.3 | XJ-75 | ||||||||
3×10 | 14.6～15.5 | 1.7 | 1.6～1.8 | 17.8～19.1 | 15.7 | 18.0 | XJ-75 | ||||||||
編制 | 審核 | 標準 | 會簽 | 批準 | |||||||||||
標記 | 處數 | 更改文件號 | 簽字 | 日期 | 標記 | 處數 | 更改文件號 | 簽字 | 日期 | ||||||
安徽埃克森科技集團有限公司 | 硅橡膠電纜外護套擠塑工藝卡 | 產品名稱 | 硅橡膠控制電纜 | 編 號 | AICS-QESZ-37 | ||||||||||
執行標準 | Q/AICS003-2010 | 產品型號 | KGG-B | 共 40 頁 | 第 10 頁 | ||||||||||
芯數×截面mm2 | 纜芯外徑mm | 護套厚度mm | 外徑控制范圍 mm | 模具選配 | 設備名稱 | ||||||||||
模芯mm | 模套mm | ||||||||||||||
標稱厚度 | 厚度控制范圍 | ||||||||||||||
4×0.5 | 5.9～6.4 | 1.3 | 1.2～1.4 | 8.3～9.2 | 6.6 | 8.5 | XJ-75 | ||||||||
4×0.75 | 6.4～6.9 | 1.3 | 1.2～1.4 | 8.8～9.7 | 7.1 | 9.0 | XJ-75 | ||||||||
4×1.0 | 7.8～8.3 | 1.5 | 1.4～1.6 | 10.6～11.5 | 8.5 | 10.8 | XJ-75 | ||||||||
4×1.5 | 8.4～8.9 | 1.5 | 1.4～1.6 | 11.2～12.1 | 9.1 | 11.4 | XJ-75 | ||||||||
4×2.5 | 10.1～10.6 | 1.7 | 1.6～1.8 | 13.1～14.0 | 11.0 | 13.5 | XJ-75 | ||||||||
4×4 | 11.8～12.3 | 1.7 | 1.6～1.8 | 15.0～15.9 | 12.9 | 15.2 | XJ-75 | ||||||||
4×6 | 13.2～13.7 | 1.7 | 1.6～1.8 | 16.4～17.3 | 14.3 | 16.6 | XJ-75 | ||||||||
4×10 | 16.3～17.2 | 1.9 | 1.8～2.0 | 19.9～21.2 | 17.5 | 20.1 | XJ-75 | ||||||||
5×0.5 | 6.5～7.0 | 1.3 | 1.2～1.4 | 8.9～9.8 | 7.2 | 9.1 | XJ-75 | ||||||||
5×0.75 | 7.0～7.6 | 1.5 | 1.4～1.6 | 9.8～10.8 | 7.7 | 10.0 | XJ-75 | ||||||||
5×1.0 | 8.6～9.1 | 1.5 | 1.4～1.6 | 11.4～12.3 | 9.3 | 11.6 | XJ-75 | ||||||||
5×1.5 | 9.3～9.9 | 1.5 | 1.4～1.6 | 12.1～13.1 | 10.0 | 12.3 | XJ-75 | ||||||||
5×2.5 | 11.2～11.7 | 1.7 | 1.6～1.8 | 14.4～15.3 | 12.1 | 14.6 | XJ-75 | ||||||||
5×4 | 13.1～13.6 | 1.7 | 1.6～1.8 | 16.3～17.2 | 14.2 | 16.5 | XJ-75 | ||||||||
5×6 | 14.6～15.2 | 1.7 | 1.6～1.8 | 17.8～18.8 | 15.7 | 18.0 | XJ-75 | ||||||||
5×10 | 18.1～19.1 | 1.9 | 1.8～2.0 | 21.7～23.1 | 19.3 | 21.9 | XJ-75 | ||||||||
編制 | 審核 | 標準 | 會簽 | 批準 | |||||||||||
標記 | 處數 | 更改文件號 | 簽字 | 日期 | 標記 | 處數 | 更改文件號 | 簽字 | 日期 | ||||||
