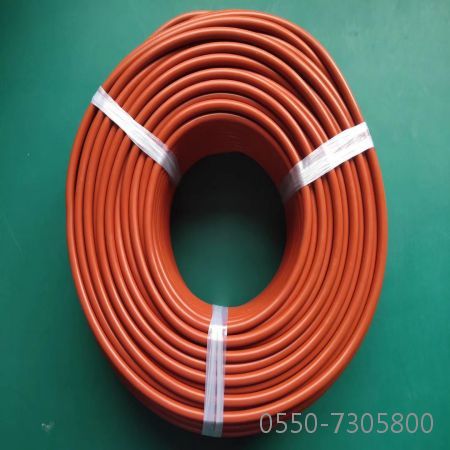

- 商品名稱：硅橡膠電纜YGG-0.6/1KV
- 添加時間：2022-08-14 08:38:53
- 推薦度：
硅橡膠電纜外護套擠塑工藝卡 | 產品名稱 | 硅橡膠電力電纜 | 編 號 | AICS-QESZ-37 | |||||||||||
執行標準 | Q/AICS003-2010 | 產品型號 | YGG | 共 40 頁 | 第 35 頁 | ||||||||||
芯數×截面mm2 | 纜芯外徑mm | 護套厚度mm | 外徑控制范圍mm | 模具選配 | 設備名稱 | ||||||||||
模芯mm | 模套mm | ||||||||||||||
R | 標稱厚度 | 厚度控制范圍 | |||||||||||||
3×1.5 | 7.8～8.2 | 2.1 | 2.0～2.2 | 11.8～12.6 | 9.1 | 12.0 | XJ-75 | ||||||||
3×2.5 | 9.2～9.7 | 2.2 | 2.1～2.3 | 13.4～14.3 | 10.5 | 13.6 | XJ-75 | ||||||||
3×4 | 10.9～11.3 | 2.2 | 2.1～2.3 | 15.1～15.9 | 12.6 | 15.4 | XJ-75 | ||||||||
3×6 | 13.0～13.5 | 2.3 | 2.2～2.4 | 17.4～18.3 | 14.7 | 17.7 | XJ-75 | ||||||||
3×10 | 16.6～17.4 | 2.5 | 2.4～2.6 | 21.4～22.6 | 18.3 | 21.5 | XJ-75 | ||||||||
3×16 | 19.0～19.8 | 2.6 | 2.5～2.7 | 24.0～25.2 | 20.7 | 24.1 | XJ-75 | ||||||||
3×25 | 23.1～24.0 | 2.7 | 2.6～2.8 | 28.3～29.6 | 25.1 | 28.5 | XJ-75 | ||||||||
3×35 | 27.2～28.1 | 2.9 | 2.8～3.0 | 32.8～34.1 | 29.2 | 33.0 | XJ-75 | ||||||||
3×50 | 31.5～32.3 | 3.1 | 3.0～3.2 | 37.5～38.7 | 33.7 | 37.6 | XJ-115 | ||||||||
3×70 | 37.5～38.2 | 3.3 | 3.2～3.4 | 43.9～45.0 | 39.5 | 43.9 | XJ-115 | ||||||||
3×95 | 40.5～41.4 | 3.4 | 3.3～3.5 | 47.1～48.4 | 42.7 | 47.4 | XJ-115 | ||||||||
3×120 | 44.8～45.6 | 3.6 | 3.5～3.7 | 51.8～53.0 | 47.0 | 51.9 | XJ-115 | ||||||||
3×150 | 51.1～52.4 | 3.8 | 3.7～3.9 | 58.8～60.2 | 53.5 | 58.8 | XJ-115 | ||||||||
3×185 | 54.6～55.9 | 4.0 | 3.9～4.1 | 62.4～64.1 | 57.0 | 62.6 | XJ-115 | ||||||||
3×240 | 62.8～63.9 | 4.3 | 4.2～4.5 | 71.2～72.9 | 65.0 | 71.2 | XJ-115 | ||||||||
編制 | 審核 | 標準 | 會簽 | 批準 | |||||||||||
標記 | 處數 | 更改文件號 | 簽字 | 日期 | 標記 | 處數 | 更改文件號 | 簽字 | 日期 | ||||||
