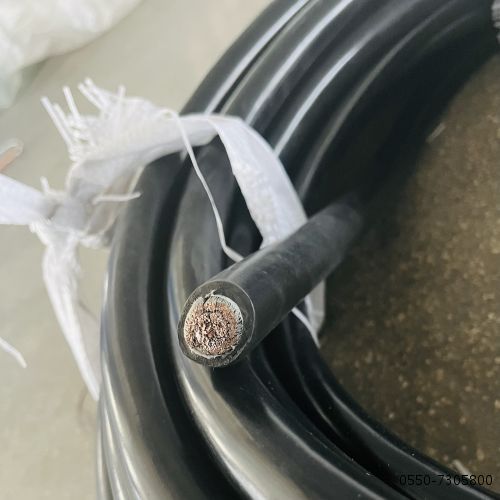

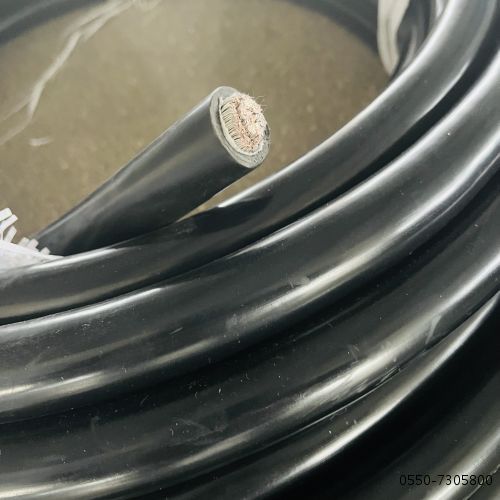

單芯軟電纜結構檢查
結構尺寸符合本規范中規定的結構尺寸。
6.4.3 絕緣和護套機械性能:
序號 | 試驗項目 | 測試值 |
1 | 熱延伸試驗 | |
a | 空氣溫度(偏差±3℃) ℃ | 200 |
b | 處理?xiàng)l件載荷時間 min | 15 |
c | 機械應力 N/cm2 | 20 |
1.1 | 負載下伸長率 % 最大 | 175 |
1.2 | 冷卻后永久伸長率 % 最大 | 15 |
1.3 | 最小抗張強度 N/mm2 | 12.5 |
1.4 | 最小斷裂伸長率 % | 400 |
1.5 | 最小絕緣電阻 MΩ/km | 2500 |
1.6 | 熱空氣老化、熱變形及沖擊試驗 | |
a | 80℃歷時168小時斷裂伸長率 | 75% |
b | 80℃歷時4小時最大變形 | 50% |
c | 150℃歷時1小時熱沖擊試驗無裂縫 | 通過 |
1.7 | 冷彎曲、冷沖擊試驗：-15℃歷時16小時無裂縫 | 通過 |
6.4.4 護套塑料氧指數試驗（如果有）
對阻燃電纜的護套要按照GB/T2406-1993試驗方法測試護套材料的氧指數，其要求氧指數≥32%；檢驗可根據貴司的具體要求增加有關項目試驗。
6.4.5 阻燃電纜試驗（如果有）：
阻燃電纜必須通過GB/T18380.3規定的阻燃標準要求，其要求如下表：
標準 | GB/T18389.3-2001 | |||
阻燃級別 | 供火時間 （min） | 試驗容量 （L/M） | 判定標準 | |
焦化高度 | 自燃時間 | |||
A | 40 | 7 | ≤2.5 | ≤60 |
B | 40 | 3.5 | ≤2.5 | ≤60 |
C | 20 | 1.5 | ≤2.5 | ≤60 |
D | 20 | 0.5 | ≤2.5 | ≤60 |
6.4.6 耐火電纜必須通過GB/T12666.6-2005標準試驗，其判定標準須符合下表（如果有）：
供火溫度/℃ | 供貨時間/min | 判定標準 |
＋50 750 －0 | 90 | 2A熔絲不斷 |
6.5型式試驗
如賣方已對相同型號的電纜按同一標準進行過型式試驗，并且符合招標文件規定,則可用檢測報告代替。如不符合，買方有權要求賣方到通過國家計量認證的電力部電氣設備質量檢驗測試中心（設在武高所等國家認可的檢測機構）重做型式試驗，費用由賣方負責。重做的型式試驗應按GB/T12706.2-2002及本招標書要求進行。
