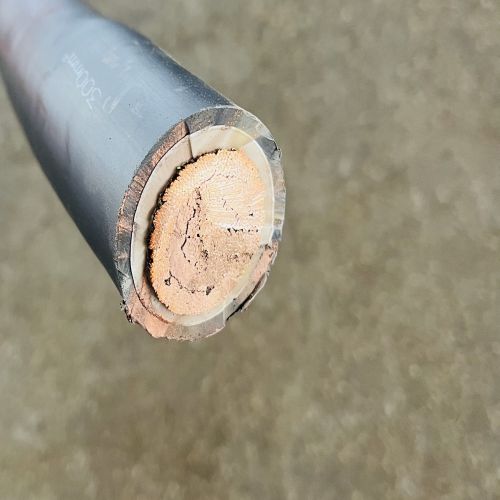

特種電纜電容電流的估算
在 lg8測試時，通過試品、標準電容器及電橋線路中的電流主要是電
容電流。 由于電纜試品的電容量較大，又隨電纜的型式、截面，尤其是長 度的不同而變化很大。在出廠試驗時，上述幾方面的變化范圍很大，因此 必須估計測試時可能產生的電容電流，以避免電容電流過大而使試驗變 壓器過載以及電橋元件損壞。
電容電流的有效值為
Ic = oCU
式中 o—測試電流的角頻率，即 o= 2rf，工頻時 f = 50；
C —被測電纜的電容；
U—預定的測試電壓。
表 8 - 2 至表 8 - 4 是幾種電力電纜各種規格截面單位長度的電 容值，供估算電容電流時參考。
表 8 - 2 1 ~ 35kV 油浸紙電纜的電容 (單位：以F/km)
額定 電壓 /kV |
電纜型式 | 纜芯導體截面積/mm2 | ||||||||||||
16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 | 500 | ||
1 3 3 6
10
6 10 20 35 | 三芯統包扇形 三芯統包扇形 三芯統包圓形 三芯統包扇形 三芯統包扇形
單芯 單芯 單芯或分相鉛包 單芯或分相鉛包 | — — 0 . 20 0 . 19 0 . 22 0 . 15 0 . 18 0 . 20 — — — | 0 . 36 0 . 24 0 . 23 0 . 20 0 . 29 0 . 18 0 . 23 0 . 25 0 . 21 0 . 18 — | 0 .45 0 . 30 0 . 25 0 . 24 0 . 33 0 . 20 0 . 26 0 . 28 0 . 23 0 . 20 — | 0 . 63 0 . 35 0 . 26 0 . 28 0 . 38 0 . 21 0 . 30 0 . 33 0 . 26 0 . 23 — | 0 . 65 0 . 37 0 . 30 0 . 33 0 .45 0 . 22 0 . 33 0 . 37 0 . 29 0 . 26 0 . 20 | 0 . 67 0 .425 0 . 32 0 . 37 0 . 52 0 . 23 0 . 38 0 .42 0 . 33 0 . 29 0 . 22 | 0 . 68 0 .45 0 . 34 0 .40 0 . 57 0 . 27 0 .42 0 .46 0 . 34 0 . 31 0 . 23 | 0 . 70 0 . 50 0 . 38 0 .44 0 . 64 0 . 29 0 .46 0 . 50 0 . 39 0 . 34 0 . 25 | 0 . 71 0 . 60 — 0 .475 0 . 73 0 . 32 0 . 52 0 . 55 0 .42 0 . 37 0 . 27 | 0 . 85 0 . 65 — 0 . 52 0 . 82 0 . 37 0 . 58 0 . 62 0 .47 — — | — — — — — — — 0 . 65 0 . 53 — — | — — — — — — — 0 . 72 0 . 59 — — | — — — — — — — 0 . 82 0 . 65 — — |
注：1 . 三芯統包型 1 ~ 3kV 電纜的電容系指一芯對其他兩芯及鉛包的電容。
2 . 三芯統包型 6 及 10kV 電纜，每種截面積有兩個電容值，列于上面一行的系一芯對其他
兩芯及鉛包的電容，列于下面一行的系一芯對中性點的總電容。
表 8 - 3 110 ~ 330kV 單芯自容式充油電纜的電容 (單位：以F/km)
導線截面 /mm2 | 額 定 電 壓 /kV | |||||
110 | 220 | 330 | ||||
100 180 240 | 0 . 252 — 0 . 298 | 0 . 270 0 . 3015 — | — — 0 . 196 | — — — | — — — | — — — |
續表
導線截面 /mm2 | 額 定 電 壓 /kV | |||||
110 | 220 | 330 | ||||
270 | — | 0 . 3085 | — | 0 . 212 | — | 0 . 166 |
400 | 0 . 343 | 0 . 338 | 0 . 222 | 0 . 2285 | 0 . 192 | 0 . 1775 |
600 | 0 . 390 | 0 . 383 | 0 . 249 | 0 . 256 | 0 . 213 | 0 . 197 |
700 | 0 . 412 | 0 . 439 | 0 . 261 | 0 . 290 | 0 . 224 | 0 . 220 |
表 8 - 4 交聯聚乙烯電纜(單芯或分相圓形芯)電容計算值 (單位：uF/km)
導線截面 /mm2 |
| 額定電壓/kV | ||||
10 | 35 | |||||
16 25 35 50 70 95 120 | 0 . 147 0 . 1645 0 . 1805 0 . 1925 0 . 214 0 . 235 0 . 241 | — — — 0 . 114 0 . 122 0 . 132 0 . 141 | =============== | 150 185 240 300 400 500 | 0 . 259 0 . 279 0 . 31 0 . 324 0 . 376 0 . 405 | 0 . 150 0 . 161 0 . 174 0 . 188 — — |
電容電流估算之后，就必須正確選用電橋中附帶的分流電阻，使之滿 足電容電流的要求。
