- 商品名稱：DCYHR 乙丙絕緣氯磺化聚乙烯護套機車車輛用電纜
- 添加時間：2019-02-28 10:45:55
- 推薦度：
介紹：

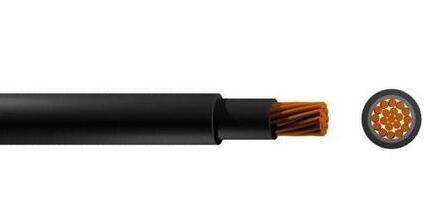

產品名稱： DCYHR 乙丙絕緣氯磺化聚乙烯護套機車車輛用電纜
產品型號： DCYHR
產品價格： 電議 特價：電議
DCYHR 乙丙絕緣氯磺化聚乙烯護套機車車輛用電纜
本產品適用于交流額定電壓3000V及以下的機車車輛內部的電器設備接線用，結構柔軟，可在受礦物油和燃料油污染的場合中使用。電纜的長期允許工作溫度應不超過100℃。
執行標準：GB12528-1990
型號及名稱：
機車電纜型號 名稱
DCYH 氯磺化聚乙烯絕緣機車車輛用電纜
DCYHR 氯磺化聚乙烯絕緣機車車輛用軟電纜
DCEYH 乙丙絕緣氯磺化聚乙烯護套機車車輛用電纜
DCEYHR 乙丙絕緣氯磺化聚乙烯護套機車車輛用軟電纜
DCYH 氯磺化聚乙烯絕緣機車車輛用電纜
DCYHR 乙丙絕緣氯磺化聚乙烯護套機車車輛用電纜
DCEYH 100℃氯磺化聚乙烯絕緣機車車輛用電纜
DCEH/3-100 100℃乙丙絕緣氯磺化聚乙烯護套機車車輛用電纜
| 型號 | 產品名稱 | 用途 | 導體長期允許 工作溫度/℃ | 額定電壓 V | 標稱截面 mm2 |
| DCYH DCYHP | 地鐵車輛用銅芯耐熱100℃氯磺化聚乙烯 | 適用于交流額定電壓3KV及以下的鐵路機車車輛的電能傳輸。 | 100 | 250 750 1500 3000 | 0.5 ~ 2.5 0.75 ~ 300 1.0 ~ 300 2.5 ~ 300 |
| DCYHR DCYHRP |
| 電纜結構/尺寸表 |
| 型號 | 截面 mm2 | 導體結構 mm | 電線外徑 mm | 20 ℃直流電阻 ≤Ω/km | |||
| 250V | 750V | 1500V | 3000V | ||||
DCYH 1芯 | 0.75 | 7/0.37 | 3.1 | 26.7 | |||
| 1.0 | 7/0.43 | 3.3 | 4.0 | 18.7 | |||
| 1.5 | 19/0.32 | 3.5 | 4.1 | 4.9 | 12.5 | ||
| 2.5 | 19/0.41 | 4.3 | 4.4 | 5.3 | 8.0 | 7.59 | |
| 4 | 19/0.52 | 5.1 | 6.2 | 8.6 | 4.54 | ||
| 6 | 19/0.64 | 5.7 | 6.8 | 9.2 | 3.00 | ||
| 10 | 49/0.52 | 6.4 | 7.5 | 11.2 | 1.78 | ||
| 16 | 84/0.49 | 8.6 | 9.5 | 12.5 | 1.20 | ||
| 25 | 133/0.49 | 10.5 | 11.0 | 15.5 | 0.76 | ||
| 35 | 189/0.49 | 13.0 | 13.5 | 17.0 | 0.535 | ||
| 50 | 259/0.49 | 14.5 | 15.0 | 20.0 | 0.390 | ||
| 70 | 259/0.58 | 17.0 | 17.9 | 22.0 | 0.271 | ||
| 95 | 259/0.68 | 19.0 | 19.0 | 24.5 | 0.197 | ||
| 120 | 336/0.67 | 21.5 | 22.5 | 26.5 | 0.156 | ||
| 150 | 427/0.67 | 23.5 | 24.0 | 30.0 | 0.123 | ||
| 185 | 570/0.67 | 27.8 | 27.0 | 32.0 | 0.101 | ||
| 240 | 732/0.64 | 29.5 | 29.0 | 37.0 | 0.0787 | ||
| 300 | 912/0.64 | 34.0 | 35.0 | 40.0 | 0.0632 | ||
| 注：以上規格為常用型，可根據用戶要求定制特殊規格 |
| 型號 | 截面 mm2 | 導體結構 mm | 電線外徑 mm | 20 ℃直流電阻 ≤Ω/km | |||
| 250V | 750V | 1500V | 3000V | ||||
DCYHR 1芯 | 0.5 | 16/0.20 | 2.8 | 40.1 | |||
| 0.75 | 24/0.20 | 3.1 | 4.0 | 26.7 | |||
| 1.0 | 32/0.20 | 3.3 | 4.1 | 4.9 | 20.0 | ||
| 1.5 | 30/0.25 | 3.5 | 4.4 | 5.3 | 13.7 | ||
| 2.5 | 49/0.25 | 4.3 | 5.1 | 6.2 | 8.0 | 8.21 | |
| 4 | 56/0.30 | 5.7 | 6.8 | 8.6 | 5.09 | ||
| 6 | 84/0.30 | 6.4 | 7.5 | 9.2 | 3.39 | ||
| 10 | 84/0.40 | 8.6 | 9.5 | 11.2 | 1.95 | ||
| 16 | 126/0.40 | 10.5 | 11.0 | 12.5 | 1.24 | ||
| 25 | 196/0.40 | 13.0 | 13.5 | 15.5 | 0.795 | ||
| 35 | 276/0.40 | 14.5 | 15.0 | 17.0 | 0.565 | ||
| 50 | 396/0.40 | 17.0 | 17.9 | 20.0 | 0.393 | ||
| 70 | 380/0.49 | 19.0 | 19.0 | 22.0 | 0.277 | ||
| 95 | 513/0.49 | 21.5 | 22.5 | 24.5 | 0.210 | ||
| 120 | 630/0.49 | 23.5 | 24.0 | 26.5 | 0.164 | ||
| 150 | 777/0.49 | 27.8 | 27.0 | 30.0 | 0.132 | ||
| 185 | 976/0.49 | 29.5 | 29.0 | 32.0 | 0.108 | ||
| 240 | 1281/0.49 | 34.0 | 35.0 | 37.0 | 0.0817 | ||
| 300 | 1586/0.49 | 37.0 | 38.0 | 40.0 | 0.0654 | ||
| 注：以上規格為常用型，可根據用戶要求定制特殊規格 |
