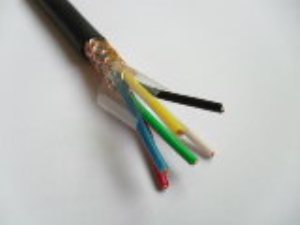

- 商品名稱：NH-KVVRP,NH-KFFRP,NH-KYJVRP耐火型耐高溫控制電纜
- 添加時間：2019-03-14 10:53:13
- 推薦度：
耐火型耐高溫控制電纜
本產品適用于高層建筑、油田、電站、電廠、礦山、化工、礦井、地鐵等要求防火條件高的場合，也是應急電源、消防泵、電梯通迅信號系統的應備電纜；該產品具有較高的耐火能力，在經受火焰直接燃燒情況下，在一定時間內不發生短路和斷路故障，確保繼續供電以維持照明和傳輸信號，保護人員有足夠的時間安全撤離，有利于滅火及減少損失。
一、耐火耐高溫電纜生產執行標準
采用企業標準。
二、使用條件
1、交流額定電壓（U0／U）：450／750V
2、電纜最高長期工作溫度
①阻燃聚氯乙烯絕緣及護套：105℃；交聯聚乙烯絕緣：90℃；
②氟塑料絕緣和護套：200℃和260℃兩種；氟塑料絕緣和105℃阻燃聚氯乙烯護套：90℃和125℃兩種。
③無鹵低煙阻燃聚烯烴絕緣和護套：90℃和125℃兩種。
3、最低環境溫度：
①阻燃聚氯乙烯絕緣和護套：固定敷設－40℃；非固定敷設－15℃；
②氟塑料絕緣和護套：固定敷設－60℃，非固定敷設－20℃。
4、電纜安裝敷設溫度應不低于0℃。
5、耐火特性：
| 符合IEC331規定 | 符合GB12666.6規定 | ||||
| 燃燒時間 | 750℃ | 火焰溫度 | 950℃~1000℃ | 火焰溫度 | 75℃~800℃ |
| 火焰時間 | 3h | 燃燒時間 | 90min | 燃燒時間 | 90min |
| 冷卻時間 | 12h | 附加電壓 | 額定電壓 | 附加電壓 | 額定電壓 |
| 附加電壓 | 額定電壓 | 附加電流 | 3A | 附加電流 | 3A |
| 附加電流 | 3A | A類 | B類 | ||
6、敷設推薦的允許彎曲半徑：非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍；
鋼帶鎧裝電纜應不小于電纜外徑的12倍；
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍
三、型號名稱
| 型號 | 名稱 |
| NH-KVV | 銅芯阻燃聚氯乙烯絕緣及護套耐火控制電纜 |
| NH-KVVP | 銅芯阻燃聚氯乙烯絕緣及護套銅絲編織屏蔽耐火控制電纜 |
| NH-KVVR | 銅芯阻燃聚氯乙烯絕緣及護套耐火軟控制電纜 |
| NH-KVV22 | 銅芯阻燃聚氯乙烯絕緣及護套鋼帶鎧裝耐火控制電纜 |
| NH-KVVRP | 銅芯阻燃聚氯乙烯絕緣及護套銅絲編織屏蔽耐火軟控制電纜 |
| NH-KVVP2 | 銅芯阻燃聚氯乙烯絕緣及護套銅帶繞包屏蔽耐火控制電纜 |
| NH-KVVRP2 | 銅芯阻燃聚氯乙烯絕緣及護套鋼帶繞包屏蔽耐火軟控制電纜 |
| NH-KFF | 銅芯氟塑料絕緣及護套耐火控制電纜 |
| NH-KFFR | 銅芯氟塑料絕緣及護套耐火軟控制電纜 |
| NH-KFFP | 銅芯氟塑料絕緣及護套銅絲編織屏蔽耐火控制電纜 |
| NH-KFFRP | 銅芯氟塑料絕緣及護套銅絲編織屏蔽耐火軟控制電纜 |
| NH-KFFP2 | 銅芯氟塑料絕緣及護套銅帶繞包屏蔽耐火控制電纜 |
| NH-KFFRP2 | 銅芯氟塑料絕緣及護套銅帶繞包屏蔽耐火軟控制電纜 |
| NH-KFF22 | 銅芯氟塑料絕緣及護套鋼帶鎧裝耐火控制電纜 |
| NH-KFV | 銅芯氟塑料絕緣阻燃聚氯乙烯護套耐火控制電纜 |
| NH-KFVR | 銅芯氟塑料絕緣阻燃聚氯乙烯護套耐火軟控制電纜 |
| NH-KFVP | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織屏蔽耐火控制電纜 |
| NH-KFVRP | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅絲編織屏蔽軟耐火控制電纜 |
| NH-KFVP2 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火控制電纜 |
| NH-KFVRP2 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火軟控制電纜 |
| NH-KFV22 | 銅芯氟塑料絕緣阻燃聚氯乙烯護套鋼帶鎧裝耐火控制電纜 |
| NH-KYJV | 銅芯交聯聚氯乙烯絕緣阻燃聚氯乙烯護套耐火控制電纜 |
| NH-KYJVR | 銅芯氟塑料絕緣阻燃及聚氯乙烯護套耐火軟控制電纜 |
| NH-KYJVP | 銅芯氟塑料絕緣阻燃及聚氯乙烯護套編織屏蔽耐火控制電纜 |
| NH-KYJVRP | 銅芯氟塑料絕緣阻燃及聚氯乙烯護套編織屏蔽耐火軟控制電纜 |
| NH-KYJVP2 | 銅芯氟塑料絕緣阻燃及聚氯乙烯護套銅帶繞包耐火控制電纜 |
| NH-KYJVRP2 | 銅芯氟塑料絕緣阻燃及聚氯乙烯護套銅帶繞包耐火軟控制電纜 |
| NH-KYJV22 | 銅芯氟塑料絕緣阻燃及聚氯乙烯護套鋼帶鎧裝耐火控制電纜 |
注:1.基本型號中絕緣及護套還有VD-低煙低鹵阻燃聚氯乙烯、E-低煙無鹵阻燃聚烯烴
2.耐火電纜的耐火特性有A、B兩類,用戶在訂貨時需注明。如:NHA-KVV即為A類耐火控制電纜
四、技術參數的要求
| 性能項目 | 單 位 | 技 術 指 標 |
| 20℃時導體直流電阻≤ | Ω/km | 見聚氯乙烯絕緣及護套控制電纜中表3 |
| 試驗電壓(5min) | Kv | 3 |
| 絕緣電阻 ≥ | MΩ.km | 1000 |
| 耐火特性 | GB12666.6A或B類 | |
| 阻燃特性 | A或B類（按GB12666.5成束電纜燃燒試驗） |
交貨要求
1、交貨長度不小于100mm ，允許長度不小于20m的短段電纜交貨，其數量不超過交貨總長度的10%，長度計量誤差允許不超過±0.5%。
2、根據協議允許任何長度交貨。
