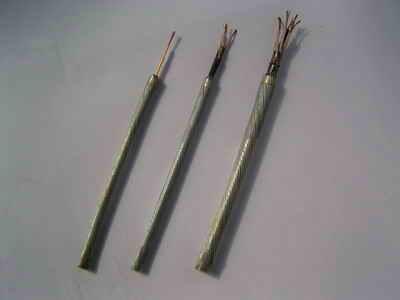

- 商品名稱：W7F46P氟塑料F46絕緣承荷探測電纜
- 添加時間：2019-03-01 13:44:22
- 推薦度：
介紹：
W7F46P氟塑料F46絕緣承荷探測電纜
適用范圍
本產品適用于各類油、氣井的測井、射孔、取心及油井的清蠟、降粘、降凝等承受機械負荷的鋼絲鎧裝油礦探測電纜。
適用特性
電纜的低溫工作溫度不低于-300C；
短期（最長一次停留時間不超過2h）不高于2500C；
最小彎曲半徑是電纜直徑的30倍
型號名稱
本產品適用于各類油、氣井的測井、射孔、取心及油井的清蠟、降粘、降凝等承受機械負荷的鋼絲鎧裝油礦探測電纜。
適用特性
電纜的低溫工作溫度不低于-300C；
短期（最長一次停留時間不超過2h）不高于2500C；
最小彎曲半徑是電纜直徑的30倍
型號名稱
| 型號 | 名稱 | 生產范圍 |
| WGSF46-5.6 | 單芯氟塑料F46絕緣雙層鋼絲鎧裝承荷探測電纜 | 電纜外徑： ￠5.6~￠13.2mm 導體截面積： 0.2~2.0 mm2 |
| W3F46-5.6 | 三芯氟塑料F46絕緣雙層鋼絲鎧裝承荷探測電纜 | |
| W4F46P-5.6 | 四芯氟塑料F46絕緣總屏蔽雙層鋼絲鎧裝承荷探測電纜 | |
| WGSF46-8.0 | 單芯氟塑料F46絕緣總屏蔽雙層鋼絲鎧裝承荷探測電纜 | |
| W3F46P-8.0 | 三芯氟塑料F46絕緣總屏蔽雙層鋼絲鎧裝承荷探測電纜 | |
| W4F46P-8.0 | 四芯氟塑料F46絕緣總屏蔽雙層鋼絲鎧裝承荷探測電纜 | |
| W7F46P-11.8 | 七芯氟塑料F46絕緣總屏蔽雙層鋼絲鎧裝承荷探測電纜 | |
| W7F46PP-11.8 | 七芯氟塑料F46絕緣分相屏蔽總屏蔽雙層鋼絲鎧裝承荷探測電纜 | |
| W7F46P-12.6 | 七芯氟塑料F46絕緣總屏蔽雙層鋼絲鎧裝承荷探測電纜 | |
| W7F46P-13.2 | 七芯氟塑料F46絕緣總屏蔽雙層鋼絲鎧裝承荷探測電纜 |
主要技術性能指標
| 型號 | 標稱外徑mm | 導體標稱截面mm2 | 導體結構根數/直徑 | 額定拉斷力 kN | 導體直流電阻 (20℃) Ω/km | 絕緣電阻(20℃) M Ω/km | 電容(1kHz) μ F/km | 工頻耐壓試驗 |
| WGSF46-5.6 | 5.60 | 1.01 | 19/0.26 | 25 | ≤18.10 | ≥500 | ≤0.20 | 1KV 5 min 不擊穿 |
| W3F46-5.6 | 5.60 | 0.24 | 7/0.21 | 25 | ≤84.30 | ≥500 | ≤0.17 | |
| W4F46P-5.6 | 5.60 | 0.24 | 7/0.21 | 25 | ≤84.30 | ≥500 | ≤0.17 | |
| WGSF46-8.0 | 8.00 | 1.02 | 7/0.43 | 45 | ≤18.10 | ≥500 | ≤0.14 | |
| W3F46P-8.0 | 8.00 | 0.56 | 7/0.32 | 45 | ≤36.00 | ≥500 | ≤0.17 | |
| W4F46P-8.0 | 8.00 | 0.49 | 7/0.30 | 45 | ≤36.00 | ≥500 | ≤0.19 | |
| W7F46P-11.8 | 11.80 | 0.56 | 7/0.32 | 85 | ≤36.00 | ≥500 | ≤0.13 | |
| W7F46PP-11.8 | 11.80 | 0.56 | 7/0.32 | 85 | ≤36.00 | ≥500 | ≤0.16 | |
| W7F46P-12.6 | 12.60 | 0.56 | 7/0.32 | 85 | ≤36.00 | ≥500 | ≤0.13 | |
| W7F46P-13.2 | 13.20 | 0.56 | 7/0.32 | 85 | ≤36.00 | ≥500 | ≤0.13 |
交貨長度
氟塑料F46絕緣電纜交貨長度在2000米—8000米之間，整根，其長度偏差在-2%~+3%之間，經雙方同意也允許任何長度的電纜交貨。
氟塑料F46絕緣電纜交貨長度在2000米—8000米之間，整根，其長度偏差在-2%~+3%之間，經雙方同意也允許任何長度的電纜交貨。
