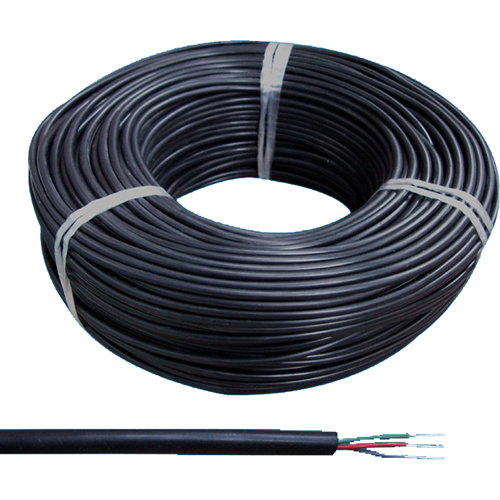

- 商品名稱：環保防蟻鼠電纜
- 添加時間：2019-03-01 14:47:13
- 推薦度：
介紹：
一、產品特點及用途
本產品為特種性能電纜，適用于供城市排水、污水、道路、橋梁、地鐵、廣場及旅游景點等環境設施連接用。產品具有優異的耐低寒、高溫、酸堿、化學腐蝕、臭氧老化、紫外線輻照和防蟻鼠、防鼠害、防潮、防水、防霉、防火災(低煙低鹵或低煙無鹵)等其他特種性能。使用壽命為40-50年。
二、產品執行標準
Q/AT2003-12
三、使用特性
1、額定電壓U0/U：0.6/1KV、450/750V、220/380V；
2、使用溫度：
ATGTNS-FYS、ATGTNS22-FYS、ATGTNSP-FYS為-40℃-250℃；
ATGTGS、ATGTGS22、ATGTGSP、ATGTGSM為-60℃-150℃；
3、最小彎曲半徑：無鎧裝層電纜不小于電纜外徑6倍，有鎧裝層電纜不小于電纜外徑8倍。
四、基本型號及名稱
1、型號及名稱
| 型 號 | 名 稱 |
| ATGTNS-FYS | 可溶性聚酰亞胺絕緣有機硅混合和彈性體護套防蟻鼠特種電線電纜 |
| ATGTNS22-FYS | 可溶性聚酰亞胺絕緣有機硅混合和彈性體護套鋼帶鎧裝防蟻鼠特種電線電纜 |
| ATGTNSP-FYS | 可溶性聚酰亞胺絕緣有機硅混合和彈性體護套銅網屏蔽防蟻鼠特種電線電纜 |
| ATGTGS | 硅橡膠絕緣有機硅混合和彈性體護套防腐耐寒特種電線電纜 |
| ATGTGSP | 硅橡膠絕緣有機硅混合和彈性體護套銅網屏蔽防腐耐寒特種電線電纜 |
| ATGTGS22 | 硅橡膠絕緣有機硅混合和彈性體護套鋼帶鎧裝防腐耐寒特種電線電纜 |
| ATGTGSM | 硅橡膠絕緣有機硅混合和彈性體護套水密式防腐防水特種電線電纜 |
| ATKFTGSMP | 硅橡膠絕緣有機硅混合和彈性體護套水密式防腐防水屏蔽特種電線電纜 |
2、型號說明
| 代號 | 含義 |
| GT | 系列代號 |
| G | 硅橡膠 |
| N | 可溶性聚酰亞胺 |
| S | 有機硅混合彈性體 |
| 32 | 細鋼絲鎧裝 |
| P | 銅絲屏蔽 |
| M | 水密式 |
| FYS | 防蟻鼠 |
| 22 | 鋼帶鎧裝 |
五、主要技術指標
1、ATGTNS-FYS電纜的主要技術指標
| 序號 | 項目 | 性能 | ||
| 1 | 導體電阻 | 按GB12706標準規定 | ||
| 2 | 耐電壓試驗 | 3.5KV/5min | 不擊穿 | |
| 3 | 老化前機械性能 | 抗拉強度 | 絕緣 | 最小24.8N/mm2 |
| 護套 | 最小15.0N/ mm2 | |||
| 斷裂伸長率 | 絕緣 | 最小120% | ||
| 護套 | 最小150% | |||
| 老化前機械性能 | 抗拉強度 | 絕緣 | 200℃±5℃7天最小24.8N/ mm2 | |
| 護套 | 150℃±2℃7天最小15.0N/ mm2 | |||
| 變化率 | 絕緣 | 200℃±5℃7天最大±20% | ||
| 護套 | 150℃±2℃7天最大±25% | |||
| 斷裂伸長率 | 絕緣 | 200℃±5℃7天最小±120% | ||
| 護套 | 200℃±2℃7天最大±150% | |||
| 4 | 低溫沖擊試驗 | -45℃ | 通過 | |
| 5 | 氧指數 | 46 | ||
2、ATGTGS電纜的主要技術指標
| 序號 | 項目 | 性能 | ||
| 1 | 導體電阻 | 按GB12706標準規定 | ||
| 2 | 耐電壓試驗 | 3.5KV/5min | 不擊穿 | |
| 3 | 老化前機械性能 | 抗拉強度 | 絕緣 | 最小13.5N/mm2 |
| 護套 | 最小15.0N/ mm2 | |||
| 斷裂伸長率 | 絕緣 | 最小180% | ||
| 護套 | 最小150% | |||
| 老化前機械性能 | 抗拉強度 | 絕緣 | 200℃±5℃7天最小13.5N/ mm2 | |
| 護套 | 150℃±2℃7天最小15.0N/ mm2 | |||
| 變化率 | 絕緣 | 200℃±5℃7天最大±25% | ||
| 護套 | 150℃±2℃7天最大±25% | |||
| 斷裂伸長率 | 絕緣 | 200℃±5℃7天最小±180% | ||
| 護套 | 200℃±2℃7天最大±150% | |||
| 4 | 低溫沖擊試驗 | -70℃ | 通過 | |
| 5 | 氧指數 | 46 | ||
3、特性試驗：
(1)防蟻鼠：一般防蟻鼠型為毒性較高的驅避劑，本廠防蟻鼠驅避劑為無污染環保型，防蟻鼠試驗每年二次抽樣送上海昆蟲研究所檢驗；
(2)防霉試驗：試驗后長霉程度不超過三級(為肉眼所不見)；
(3)濕熱試驗：試驗后絕緣電阻應不低于5MΩ/KM，外觀無明顯的光澤彎曲和出現皺紋，并能經受相應的耐電壓試驗；
(4)光、臭氧試驗：試驗后表面無肉眼可見的裂紋，機械性能變化不大；
(5)防腐試驗：試驗后絕緣電阻應不低于2MΩ/KM，并能經受相應的耐電壓試驗。
六、電纜規格
| 型號 | 芯數 | 截面mm2 |
| ATGTNS-FYS/ATGTNS22-FYS | 2-37 | 0.5-2.5 |
| ATGTNSP-FYS/ATGTGS | 2--10 | 2.5-6 |
| ATGTGSP/ATGTGS22 | 2--7 | 6--25 |
| ATGTGSM | 2--5 | 25--300 |
