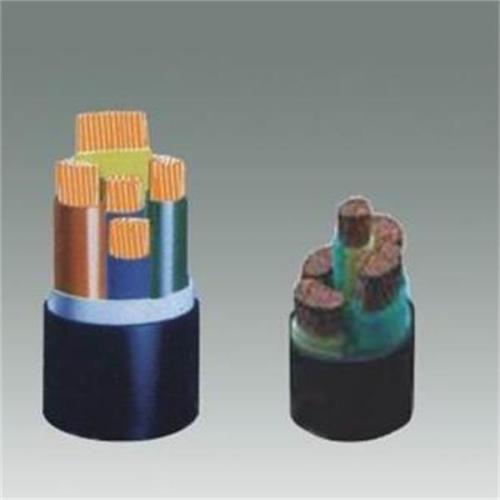

核電站無鹵低煙阻燃儀表電纜
一、產品使用范圍
主要用于核電站安全殼外地震荷載下的能確保緊急停堆，安全殼隔離，堆芯應急冷卻，反應堆余熱導出，反應堆安全殼的熱導出，防止放射性物質向周圍環境排放等功能的1E級K2類與K3類儀表通信系統。
K2 類安全級：安裝在核反應堆安全殼以內,在正常環境條件下和在SL2 (安全停堆地震動) 載荷下仍能執行其規定的功能。
K3 類安全級：安裝在核反應堆安全殼以外,在正常環境條件下和在SL2 (安全停堆地震動) 載荷下仍能執行其規定的功能。
二、產品特點
1、 導體可按要求生產銅絞線與鍍錫銅絞線：
2、 具有無鹵、低煙、阻燃環保衛生等特性；
3、 電纜燃燒透光率大，電導率較小；
4、 優異的成束燃燒阻燃性能；
5、 優良的耐熱老化和氣候老化性能；
6、 不同溫度環境下仍具有絕緣性能和電氣安全性；
7、 優良的組分相容性和抗震性；
8、 使用壽命長，設計及實際工作壽命不低于50年；
9、 耐核輻射環境下的性能；
三、產品型號、規格
1、電纜的型號名稱符合表1規定：
表1 型號名稱
型 號 名 稱
HYRJPEP-K3 核電站用1E級K3類銅芯交聯聚烯烴絕緣線組編織屏蔽、編織總屏蔽熱塑性護套無鹵低煙阻燃儀表電纜
HYRJP2EP2-K3 核電站用1E級K3類銅芯交聯聚烯烴絕緣銅-塑復合帶線組屏蔽和總屏蔽熱塑性護套無鹵低煙阻燃儀表電纜
HYRJEP- K3 核電站用1E級K3類銅芯交聯聚烯烴絕緣銅絲編織總屏蔽熱塑性護套無鹵低煙阻燃儀表電纜
HYRJEP2（P3）- K3 核電站用1E級K3類銅芯交聯聚烯烴絕緣銅（鋁）-塑復合帶繞包屏蔽熱塑性護套無鹵低煙阻燃儀表電纜
HYRJPGP-K2（K3） 核電站用1E級K2（K3）類銅芯交聯聚烯烴絕緣線組編織屏蔽、編織總屏蔽熱固性護套無鹵低煙阻燃儀表電纜
HYRJP2GP2-K2（K3） 核電站用1E級K2（K3）類銅芯交聯聚烯烴絕緣銅-塑復合帶線組屏蔽和總屏蔽熱固性護套無鹵低煙阻燃儀表電纜
HYRJGP- K2（K3） 核電站用1E級K2（K3）類銅芯交聯聚烯烴絕緣銅絲編織總屏蔽熱固性護套無鹵低煙阻燃儀表電纜
HYRJGP2（P3）- K2（K3） 核電站用1E級K2（K3）類銅芯交聯聚烯烴絕緣銅（鋁）-塑復合帶繞包屏蔽熱固性護套無鹵低煙阻燃儀表電纜
電纜規格如表2
表2 型號規格
型 號 額定電壓 V 導體標稱截面 mm2
1.5 1.0
HYRJPEP-K3、HYRJP2EP2-K3、
HYRJEP（P2、P3）-K3
HYRJPGP-K2（K3）、HYRJP2GP2-K2（K3）、HYRJGP（P2、P3）- K2（K3） 300/500 7/0.52 7/0.43
30/0.25 32/0.20
四、主要技術性能
1、 20℃時，電纜導體直流電阻。
表3 導體結構和要求
標稱截面積mm2 導體結構
根/直徑mm 20℃時導體電阻不大于 Ω/km
不鍍錫 鍍錫
1 7/0.43 18.1 18.2
30/0.20 19.5 20.0
1.5 7/0.52 12.1 12.2
30/0.25 13.3 13.7
2、 電壓試驗
兩根導線之間：施加2500V交流電壓，試驗時間為5分鐘；導線與屏蔽之間：施加1500V交流電壓，試驗時間為5分鐘。此時，絕緣層應不擊穿。
3、 耐核環境試驗
表4
序號 試驗項目 K2類試驗條件 試驗要求
1 熱老化試驗
溫度
時間
150℃±3℃
1500h -
2 γ射線輻照老化試驗
累積劑量
劑量率
250kGY
0.94kGY/h -
3 彎曲試驗
彎曲內徑
20D1)
不開裂
4 彎曲后浸水耐壓試驗
浸水耐壓
耐電壓時間
2倍額定電壓+1000V（按80V/min升壓）
5min 不擊穿
4、 產品熱壽命試驗：不小于50年。
5、 燃燒性能
（1）鹵素氣體釋放量試驗，pH值≥4.3，電導率≤10μS/mm；
（2）電纜燃燒發煙量試驗，透光率≥60%；
（3）電纜阻燃試驗，通過IEC60332和GB/T18380.3規定的成束燃燒試驗。
6、 電氣性能
要求絕緣電阻常數K： 20℃時不小于3670MΩ·km；60℃時不小于36.7MΩ·km；90℃時不小于3.67MΩ·km。
五、使用特性
1、電纜導體長期工作溫度不超過90℃。
2、電纜的敷設溫度應不低于0℃，允許彎曲半徑：不小于電纜外徑的6倍。。
3、電纜在使用前不能受到機械撞擊、銳器劃傷等影響電纜性能的損壞。
六、交貨長度
1、交貨長度不小于100m。
2、根據雙方協議，可以任何長度交貨。
3、長度計量誤差不超過±0.5%。一、產品使用范圍
