- 商品名稱：阻燃防爆本安電纜EISC-SS-R
- 添加時間：2019-02-23 11:02:21
- 推薦度：
介紹：

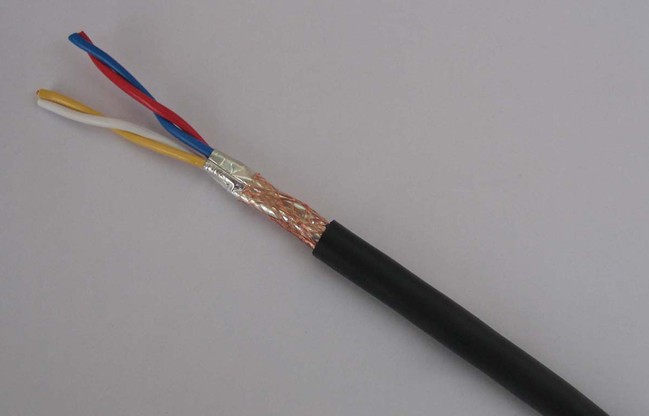

EISC-S,EISC-SS-R阻燃防爆本質安全電纜
類 別：屏蔽電纜系列
型 號：EISC-S,EISC-SS-R
阻燃防爆型本質安全電纜(企業標準)
本企業標準主要技術指標系參照IEC227(1979)出版物及英國BS5308Part1標準資料編制。
用途：本產品識用于交流額定電壓450/750V及以下，抗射頻干擾及抗近場耦合能力較強的對本質安全要求的敷設場所；也適用于有瓦斯爆炸環境運作的工業部門的集散系統和本質安全電路信號傳輸等。
型號。名稱及使用范圍：(見表1)
表1
| 型 號 | 名 稱 | 主要使用范圍 |
| EISC-S | 銅芯聚乙烯絕緣，聚氯乙烯護套二芯絞合屏蔽，阻燃防爆本質安全電纜 | 敷設在室內.電纜溝管道的固定場合 |
| EISC-S22 | 銅芯聚乙烯絕緣，聚氯乙烯護套二芯絞合屏蔽，阻燃防爆內鋼帶鎧裝本質安全電纜 | 敷設在室內.電纜溝管道內，直埋能承受較大機械外力等固定場合 |
EISC-SS EISC-SS-R | 銅芯聚乙烯絕緣，聚氯乙烯護套二芯絞合屏蔽，總屏蔽阻燃防爆本質安全電纜 | 敷設在室內.電纜溝管道內固定場合 |
1) 額定電壓為450/750V。
2) 電纜導體的長期允許工作溫度為70℃。
3) 電纜的敷設溫度應不低于0℃，允許推薦的彎曲半徑無鎧裝電纜應不小于電纜外徑的6倍。有鎧裝的電纜應不小于電纜外徑的12倍。
規格及技術參數：
1)規格范圍，見表2。
表2
| 電纜型號 | 額定電壓(V) | 絞對組數 | 標準截面(mm2) |
EISC-S EISC-S22 EISC-SS EISC-SS22 | 450/750 | 1~12 | 1.5~2.5 |
注：推薦的組數系列為1，2，3，4，5，7，8，10，12。
2導體結構型式及計術參數規定，見表3。
表3
| 標稱截面(mm2) | 導體結構 | 20℃時導體直流電阻(Ω/km) | ||
| 種類 | 根數/單根直徑(mm) | 不鍍錫 | 鍍錫 | |
| 1.0 | 1 3 | 1/1.13 32/0.20 | 18.1 19.5 | 18.2 20.0 |
| 1.5 | 1 3 | 1/1.38 48/0.20 | 12.1 13.3 | 12.2 13.7 |
| 2.5 | 1 3 | 1/1.78 49/0.26 | 7.41 7.98 | 7.56 8.21 |
