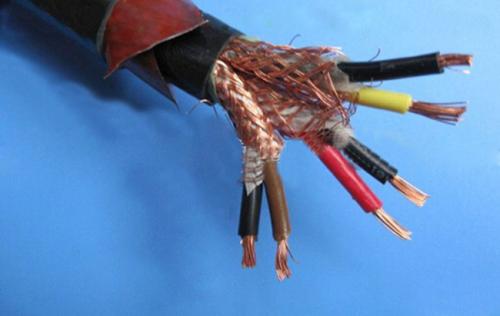

IA-EXGSJPR-7×2×1.0mm2 防爆補償電纜
本質安全防爆測溫系統用熱電偶補償導線及補償電纜本安熱電偶補償導線適應于有爆炸危險的環境及防爆安全性能要求較高的場合延伸防爆熱電偶冷端與防爆 測溫儀表相連接，構成本質安全熱電偶測溫系統。
一.本安補償電纜標志、型號、材料及溫度等級見下表
本安標志 補償電纜型 號 分類 絕緣材料 護套材料 溫度等級 最低環境溫度 允差等級 精密級 普通級 IA SC或RC KCA KCB KX EX JX TX NC NX 一般用（G） ZR-70℃ 或 ZR-105℃ PVC ZR-70℃ 或 Zr-105℃ PVC 70℃或 105℃ -20℃ S 省略 耐熱用（H） 聚全氟乙丙烯或可熔性聚四氟乙烯 ZR-105℃ PVC 200℃ 260℃ -40℃
注:屏蔽材料:P為TR銅線,P1為鍍錫銅線,P2為銅帶,P3為鋁箔
二、補償電纜特性代號 特性名稱 多股軟線 屏蔽 對絞 對屏 特征代號 R P、P1、P2、P3 J PJ 特性名稱 總屏 對屏總屏 鋼帶鎧裝 阻燃型 特性代號 JP PJP 22 ZR
例；本安型EX補償電纜7對（14芯），線芯截面1.0mm2；表示為：
（1） 一般用普通級對絞分屏軟電纜：IA-EXGPJR-7×2×1.0mm2
（2）一般用精密級對絞總屏軟電纜：IA-EXGSJPR-7×2×1.0mm2
（3）一般用普通級對屏總屏電纜：IA-EXGPJP-7×2×1.0mm2
（4）耐熱用精密級對屏總屏多股軟電纜：IA-EXHF4SVPJPR-7×2×1.0mm2
三、線芯導體截面、結構及規格 導體截面mm2 導 體 結 構 線芯對數 單 根 多 股 0.5 1.0 1.5 2.5 1/0.8 1/1.13 1/1.37 1/1.76 7/0.3 7/0.43 7/0.52 19/0.41 1～24 四、本安特征 性能項目 單位 指標 工作電容 Pf/m ≤110 電感電阻比 MH/Ω ≤25 抗外磁場干擾 Mv ≤1 抗靜電干擾 V ≤1 看射頻干擾 DB ≤50。
